“生化污泥”污泥干化 空心槳葉干燥機成套設備
“生化污泥”空心槳葉干燥機成套設備
技術報告說明
一、空心槳葉干燥機概述
空心槳葉干燥機是一種以熱傳導為主的臥式攪拌型連續干燥設備。因攪拌葉片形似船槳,故稱槳葉干燥機,國外也稱槽型干燥機或攪拌干燥機。
因該設備干燥所需要的熱量依靠熱傳導間接加熱,因此干燥過程不需或只需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失,提高了熱量利用率,是一種節能型干燥設備。 槳葉干燥機廣泛應用于石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的干燥。
常州蘇邦干燥設備有限公司在吸收國內外先進技術的基礎上,進行改進、優化設計的楔型空心槳葉干燥機,可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻,可完成干燥、冷卻、加熱、滅菌、反應、低溫煅燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉,具有較高的傳熱效率和傳熱面自清潔功能。
二、空心槳葉干燥機結構及工作原理

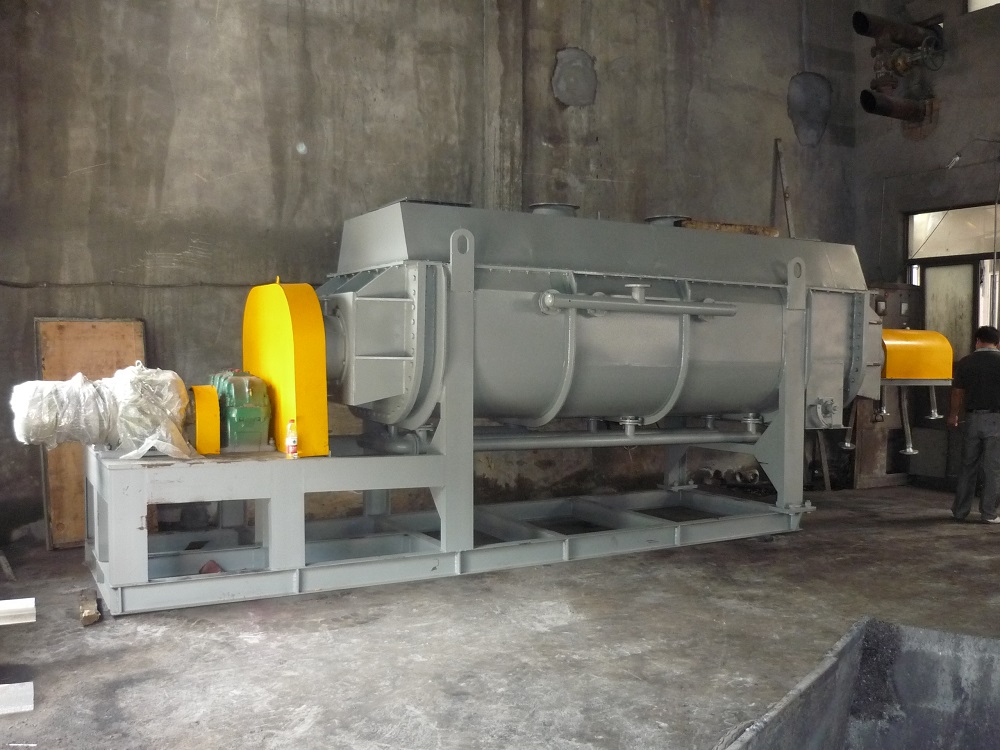

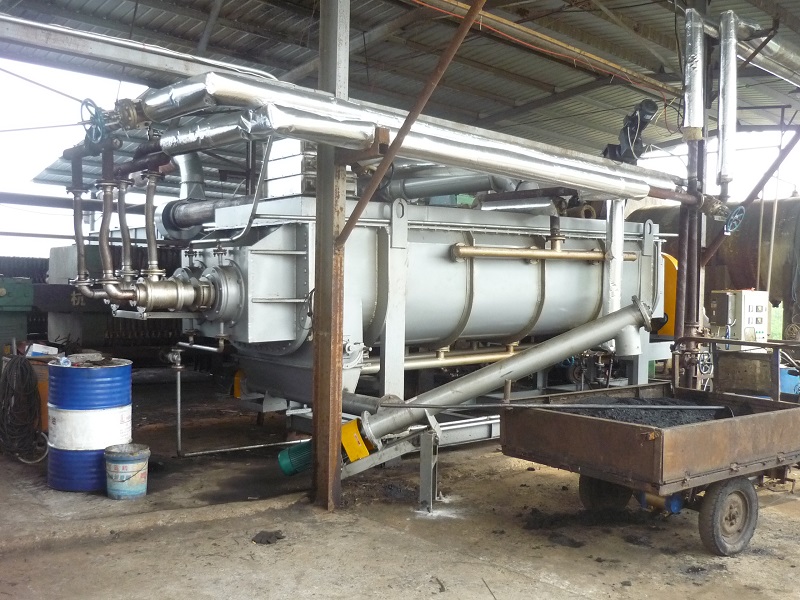

以雙軸式為例介紹其結構(空心槳葉干燥機可分為單、雙、四根) 。它由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。
設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形,可以通入加熱介質。除了起攪拌作用外,也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面,因此當物料與斜面接觸時,隨著葉片的旋轉,顆粒很快就從斜面滑開,使傳熱表面不斷更新,強化了傳熱。在槳葉的三角形底部設有刮板,以將沉積于殼底的物料刮起,防止產生死角。
槳葉的排布和各部位尺寸均有一定要求,而且在進料區、干燥區、排料區除槳葉外,另設有輔助機構,以保證整機操作穩定,干燥均勻。此外,停留時間亦可調節。
空心槳葉干燥機傳熱面有葉片、攪拌軸、壁面等幾部分,而且葉片的傳熱面積占很大一部分,所以設備結構緊湊,單位容積傳熱面積大。另外,攪拌、混合使物料劇烈翻動,從而獲得很高的傳熱系數,因此占地面積和空間都很小,節省了廠房基建費用。干燥過程氣體用量少,流速低,被氣體帶走的粉塵量少,所以干燥后氣體粉塵回收方便,回收設備體積小,可以節省設備投資。對于需要回收溶劑的干燥過程,可以大大提高溶劑濃度。由于槳葉結構特殊,物料在干燥過程中交替收到擠壓和松弛,強化了干燥。干燥室內物料的充滿率很高,可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調,從幾分鐘到幾小時內任意調節。另外,物料在干燥機內從加料口向出料口運動基本呈活塞運動,停留時間分布窄,因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度,因此可以連續干燥物料。
三、空心槳葉干燥機技術特點:
1、設備結構緊湊,有效傳熱面積大,占地面積小;
2、攪拌均勻、熱效率高、干燥效果好;
3、槳葉軸可相互嚙合,具有自清理作用,可防止物料粘壁;
4、能耗低,操作費用小;
5、粉塵夾帶小、物料損耗少;
6、間接加熱、不污染物料;
7、槳葉軸轉速低、不破壞產品形狀及性質;
8、設備操作彈性大,運行平穩可靠
四、KJG型空心槳葉干燥機的工藝參數:
4.1物料及相關設計參數:
1、物料名稱: 生化污泥
2、濕處理量: ~300kg/h
3、初水份: 65%(濕基)
4、終水份: ~30%(濕基)
5、熱源: ~180℃ 5kgf/cm2 過熱蒸汽
6、除塵系統: 水膜除塵器
7、設備材質: 物料接觸部分不銹鋼304,其余A3制作
8、安裝: 室內
9、電源: 380V 50HZ
10、環境: 20℃ 760mmHg φ=80%
4.2 物料衡算:
1、濕處理量: W濕=300kg/h
2、水份蒸發量: W水=W1×(ω1-ω2)÷(1-ω2)
=300×(0.65-0.3)÷(1-0.3)=150 Kg/h
3、干品產量: W干=300-150 = 150 Kg/h
4.3 計算工藝參數的確定:
干品產量:W干=150 kg/h 原料含水率:ω1=65% 產品含水率:ω2=30%
給料溫度:tin=20℃ 排料溫度:tout=80℃ 物料比熱:cm=0.4 kcal/kg.℃
4.4 設備結構的計算:
1、脫水所需的熱量: Q1=W水×γ=150×595=89250 kcal/h
2、物料升溫所需熱量: Q2=W產×cm×(tout-tin)=150×0.4×(80-20)=3600kcal/h
3、物料中水份升溫所需熱量:
Q3 = W濕×ω1×c水×(tout - tin)=300×0.65×1×(80-20)=11700kcal/h
4、系統熱損失,取10%:Q4 = (Q1+Q2+Q3)×10%=(89250+3600+11700)×10%=10455 kcal/h
5、干燥器面積的計算:
系統有效熱耗量: Q有效 =89250+3600+14400 = 104550 kcal/h
系統總熱耗量: Q總 =89250+3600+14400+10455 = 115005 kcal/h
熱傳導型干燥傳熱公式:Q有效 =K×A×Δt,其中:傳熱系數 K取50~100 kcal/ h.℃.m2
對數平均溫差: Δt = [( tg1- tin)-( tg1- tout)]÷ln[( tg1- tin)÷( tg1- tout)]
= [(151.1-20)-( 151.1-80)]÷ln[(151.1-20)÷(151.1-80)]
=98.06℃
干燥器面積: A= Q有效÷(0.85×K×Δt) = 104550÷(0.85×60×98.06) =20.9 m2
實際設備選型放大15%:A實=A×1.15=24 m2 則選用KJG-24型空心槳葉干燥機 1臺
6、干燥強度檢驗:
根據經驗,熱源為0.5MPa蒸汽、干燥溫度為150℃加熱時,空心槳葉干燥機的干燥強度為4~9 kg水/m2h,則150÷24= 6.25kg水/m2h 滿足要求
7、系統蒸汽耗量: M=115005÷500=230 kg/h
8、尾氣排放量:因槳葉干燥機的干燥強度大、減少設備尾氣帶走而損失的熱量提高熱效率,故槳葉干燥機的尾氣濕含量都控制在~0.15 kg/kg,尾氣排風溫度:100℃;則單臺設備的尾氣排放量:
V排=150÷0.15×1.3=1300 m3/h
4.5 單套設備主要技術參數
1、型號: KJG-24
2、總傳熱面積: 25m2
3、槳葉傳熱面積: 17.2 m2
4、有效容積: 1.53 m3
5、主機轉速: 4~9 rpm
6、停留時間: 2~5小時
7、熱源: 5kgf/cm2 過熱蒸汽 加熱溫度:~180℃
8、傳動電機功率: 18.5 kw 變頻調速
9、主機內尺寸: 3700×1300mm
10、主機外形尺寸: ~6000×2100×2100 mm
五、配置一覽表(單臺)
序號 |
名稱 |
型號及規格 |
數量 |
材質 |
說明 |
1、進出料系統 |
|||||
1 |
無軸螺旋上料機 |
WLS-Φ200 |
1 |
組件 |
需根據現場布置,用戶自備 |
2 |
出料閥 |
|
1 |
組件 |
|
2、主機上箱體 |
|||||
1 |
上蓋 |
KJG-24 |
1 |
組件 |
δ3 槽鋼加強 保溫:δ50mm巖棉 |
2 |
加料口 |
φ300 |
2 |
304 |
δ3 |
3 |
排濕口 |
φ300 |
1 |
304 |
δ3 |
4 |
觀察口 |
φ300 |
2 |
304 |
δ3 |
5 |
上下箱體法蘭 |
KJG-24 |
2 |
Q235-A+304 |
δ18+3 |
6 |
新風補充換熱器 |
SRZ |
60m2 |
Q235-A |
蒸汽 |
3、主機下箱體 |
|||||
1 |
內壁 |
長3700×1300mm |
1 |
304 |
δ8 |
2 |
加熱夾套 |
夾套厚度25mm |
1 |
Q235-A |
δ6 |
3 |
保溫 |
|
|
巖棉 |
δ80mm 外封:Q235-A |
4 |
加強隔環 |
|
4 |
Q235-A |
δ18 |
5 |
放料板 |
|
1 |
304 |
δ8 |
6 |
出料口 |
|
1 |
304 |
|
7 |
端蓋板法蘭 |
|
2 |
Q235-A+304 |
δ20+3 |
8 |
端蓋板 |
|
2 |
Q235-A+304 |
δ20+3 一體式 |
9 |
填料座 |
|
4 |
Q235-A |
填料 |
10 |
軸承座 |
|
4 |
Q235-A |
帶水冷卻夾套 |
11 |
軸承座壓蓋 |
|
4 |
Q235-A |
加注潤滑油酯孔 |
12 |
主機底架 |
|
1 |
Q235-A |
工字鋼 |
13 |
減速機平臺 |
|
1 |
Q235-A |
|
4、主軸、傳動系統: |
|||||
1 |
主軸 |
φ245×16mm |
2 |
組件 |
無縫鋼管 |
2 |
中心管 |
|
2 |
Q235-A |
|
3 |
槳葉片 |
外徑φ700 |
52 |
304 |
打破口、加拉釘 |
4 |
旋轉接頭 |
|
2 |
組件 |
蒸汽 單頭雙向進出 |
5 |
調心滾子軸承 |
|
4 |
|
哈、瓦、洛 |
6 |
傳動齒輪 |
M=10 |
1 |
45# |
齒面淬火 |
7 |
主嚙合齒輪 |
M=10 |
2 |
45# |
齒面淬火 |
8 |
硬齒面齒輪減速機 |
|
1 |
|
國茂/泰隆 |
9 |
彈性柱銷聯軸器 |
|
1 |
|
|
10 |
傳動電機 |
18.5kw |
1 |
組件 |
變頻控制 |
5、除塵系統: |
|||||
1 |
水膜除塵器 |
SMCφ600 |
1 |
304 |
循環水泵:0.55kw |
2 |
引風機 |
|
1 |
Q235-A |
3KW |
6、控制系統 |
|||||
1 |
控制柜 |
標準控制柜 |
碳鋼噴塑 |
1套 |
普通按鈕控制,電機不防爆 |
2 |
電器元件 |
配套 |
|
1套 |
正泰 |
3 |
變頻器 |
|
|
1套 |
|
需方自配系統所需的設備電線電纜及橋架,自配操作平臺。
六、能耗說明(單臺)
1、總額定功率:22 kw,實際消耗量:15.4 kw;
2、蒸汽耗量: 230 kg/h(蒸汽熱值按500Kcal/kg計算)。
